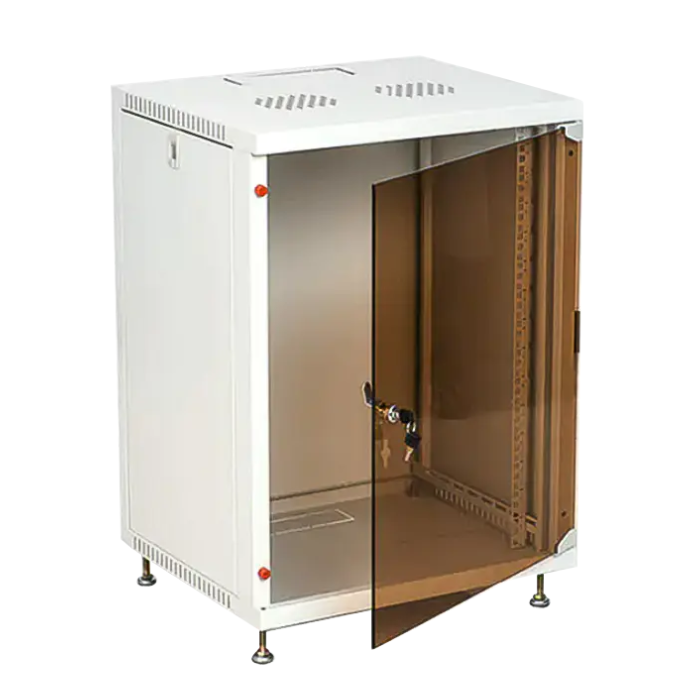

Tietokeskusten ja palvelinhuoneiden suunnittelussa avaruuden optimointi ja lämmön hajoamistehokkuus ovat keskeisiä näkökohtia. Vaikka perinteiset lattia-asentavat kaapit ovat vakaita, ne vievät usein paljon maatilaa, kun taas seinälle kiinnitetyt verkkokaapit niistä on tulossa yhä enemmän tietokeskuksia kompaktin suunnittelun, joustavan käyttöönoton ja tehokkaan lämmön hajoamisen vuoksi.
Vertailukohteet | Seinälle kiinnitetty kaapin | Perinteinen lattialausekaappi |
Avaruusammatti | Seinälle kiinnitetty asennus, nolla lattia-ammatti | Vaatii itsenäistä lattiatilaa (600 × 1000 mm) |
Kuormituskapasiteetti | Korkealaatuiset mallit voivat saavuttaa 200 kg (teräsrakenteen vahvistus) | Yleensä 500 kg-1000 kg |
Lämmön hävittäminen | Ontto takaosa, nopeampi lämmönvaihto | Luottaen ilmastointijärjestelmään, korkean energiankulutukseen |
Käyttöönoton joustavuus | Voidaan asentaa käytäviin, käytäviin, sarakkeisiin jne. | Vaatii erityisalueiden suunnittelun |
Kustannustehokkuus | Säästä huoneenvuokrausalue ja vähennä TCO | Alhaiset alkuperäiset kustannukset, mutta korkeat pitkän aikavälin avaruuskustannukset |
Perinteinen tietokonehuone: Kaapit on järjestetty maahan, ja kulkut miehittävät 40% tilasta.
Seinälle kiinnitetty ratkaisu:
Kaapit voidaan asentaa seiniin, sarakkeisiin tai jopa kattoon
2-3 kertaa laitteiden lukumäärä voidaan käyttää samalla alueella
Pinottava arkkitehtuuri: Jotkut mallit tukevat ylös ja alas -sarjan asennusta
Työkaluvapaa laajennus: Lisää tai vähennä u-asentoja nopeasti vapauttavien ruuvien kautta
Piilotettu johdotuskoulu: Vähennä 30% kaapelin sotkusta perinteisissä kaappeissa
Kierrättävä kaapelin hallintateline: Laitteita ei tarvitse purkaa huoltoa varten
Vaihe 1: Paikannus ja merkitseminen
Määritä asennuskorkeus lasertasolla (on suositeltavaa, että pohja on 1,2-1,8 metriä maasta)
Merkitse laajennuspultin reikän sijainti (virhe ≤1 mm)
Vaihe 2: Poraa ja korjaa
Käytä m10 -kemiallisia ankkuripultteja betoniseiniin
Käytä seinäruuveja teräslevytyynyjä tiiliseinille
Älä käytä muovin laajennusputkia (riittämätön kuormituskyky)
Vaihe 3: Kaapin roikkuu
Kaksi ihmistä työskentelee yhdessä nostaakseen, ripustaa ensin ylempi koukku ja lukita sitten pohja
Tarkista kaapin ja seinän välinen sovitus 0,1 m metriä (rako <2mm)
Vaihe 4: Pystysuuntaisuuskorjaus
Kakso-akselitason testi (etu- ja taka-/vasen ja oikea kallistus ≤1 °)
Säätö tiivisteellä (ruostumattomasta teräksestä valmistettu tiiviste on korroosiokestävä)
Vaihe 5: seisminen vahvistus
Asenna kalteva teräslangan köysi (halkaisija ≥6 mm) maanjäristysvyöhykkeisiin
Liukumisen vastainen kumityynyn paksuus ≥5 mm
Vaihe 6: Lataustesti
Lisää asteittain vastapainoa (20%→ 50%→ 100%)
Seuraa jatkuvasti ratkaisua 72 tunnin ajan (pitäisi olla ≤0,5 mm)
