Seinäasennusverkkokaappi: tyypit, valinta- ja vertailuopas

Yleiset tyypit ja ominaisuudet

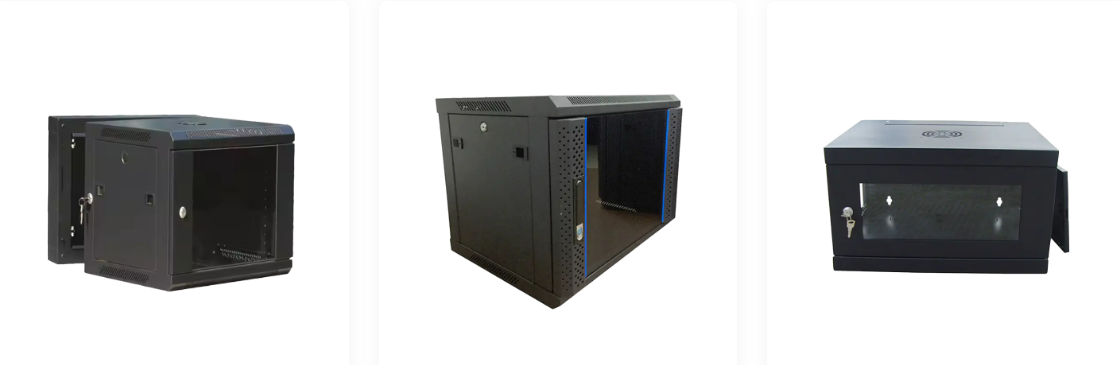

Seinään asennettavat verkkokaapit luokitellaan yleensä oven konfiguraation ja kotelon syvyyden mukaan, jotka molemmat vaikuttavat laitteiden pääsyyn, ilmanvaihtoon ja siihen, kuinka paljon kaapelointijäykkyyttä kaappi voi vastaanottaa. Oikean tyypin valinta riippuu siitä, kuinka usein kaappia käytetään ja kuinka paljon laitteita se tarvitsee.

Ovimateriaali on toinen erottuva ominaisuus, sillä karkaistuja lasiovia käytetään yleisesti, kun laitteiden tilan merkkivalojen visuaalinen seuranta on hyödyllistä, ja rei'itettyjä tai umpimetalliovia, joissa ilmavirtaus tai fyysinen turvallisuus ovat etusijalla. Kaapin syvyys vaihtelee myös huomattavasti, koska matalasyvät kaapit sopivat kytkimiin ja kytkentäpaneeleihin, kun taas syvempiä kaappeja tarvitaan palvelimien, UPS-yksiköiden tai laitteiden sijoittamiseen, joissa on takakaapelointi ja virtalähteet, jotka ulottuvat kauemmas taakse.

Rakenne ja toimintaperiaate

Seinään kiinnitettävä verkkokaappi toimii yhdistämällä kiinteän teräs- tai alumiinirungon, 19 tuuman vakiokiinnityskiskot ja lukittavan kotelon, joka pitää verkkolaitteet turvallisesti määritetyllä korkeudella lattian yläpuolella, samalla kun se hallitsee ilmavirtaa ja kaapelien reititystä rajoitetun jalanjäljen sisällä. Rakenneosat on suunniteltu toimimaan yhdessä niin, että laitteet pysyvät järjestyksessä, jäähdytettyinä ja suojattuina jopa suhteellisen pienessä kotelotilavuudessa.

Kaapin kapasiteetti kuvataan yleensä telineyksiköinä tai U, ja yleiset seinäkiinnityskoot vaihtelevat noin 4U:sta erittäin pienikokoisissa asennuksissa aina 15U:iin tai enemmän kaappeihin, jotka tukevat useita aktiivisia laitteita ja kytkentäpaneeleja. Koska seinäkaappien sisätilavuus on pienempi kuin lattiatelineiden, lämmönhallinta on kriittisempi suunnittelunäkökohta, minkä vuoksi ilmanvaihtoaukot, tuulettimen asennusmahdollisuudet ja kaapin syvyys on sovitettava laitteen odotettuun lämpökuormaan ennen asennusta.

Sovellusskenaariot ja valintakriteerit

Seinälle asennettavia verkkokaappeja käytetään yritysten toimistoissa, julkisen liikenteen solmukohdissa, liiketiloissa, verkkojakelupisteissä ja asuinverkon kaapeissa, ja valinta perustuu pääasiassa sijoitettavien laitteiden lukumäärään ja tyyppiin, käytettävissä olevaan seinätilaan ja siihen, kuinka usein kaappiin on käytettävä. Kun nämä tekijät saadaan oikein määrittelyvaiheessa, vältetään myöhemmät ongelmat, kuten riittämätön jäähdytys tai riittämätön kaapelinhallintatila.

U-kapasiteetti on usein valinnan lähtökohta, koska se määrittää suoraan, kuinka monta kytkintä, kytkentäpaneelia ja muuta telineeseen asennettavaa laitetta kaappiin mahtuu, jättäen samalla tilaa tulevalle laajennukselle. Alla oleva viivakaavio havainnollistaa yleisen, edustavan mallin siitä, kuinka vaadittu kaappikapasiteetti on taipumus suhteessa verkon monimutkaisuuteen, kun sivustossa olevien laitteiden määrä kasvaa, mikä on hyödyllinen konteksti, kun etsitään seinäasennuskaappia uutta tai laajennettavaa asennusta varten.

Ennen kuin tarkastelet kaaviota, huomaa, että todelliset kapasiteettitarpeet vaihtelevat paikan suunnittelun, laitetyypin ja suunnitellun redundanssin mukaan, joten esitetty viiva edustaa yleistä suunnittelumallia kiinteän kaavan sijaan. Vaaka-akseli edustaa kasvavaa määrää verkkoon kytkettyjä laitteita paikalla pienestä haaratoimistosta suurempiin hajautettujen toimistokerrosten välillä, kun taas pystyakseli edustaa yleistä suuntausta suositellussa kaapin U kapasiteetissa laitteiden määrän kasvaessa. Viiva havainnollistaa, miksi hyvin pieniä paikkoja voidaan usein palvella kompakteilla kaapilla, kun taas kohteissa, joissa liitäntätarpeet ovat tiheämpiä, kapasiteettia on yleensä lisättävä paljon ennen kuin kaappi täyttyy fyysisesti.

Linjan nousutrendi heijastaa yleistä suhdetta laitetiheyden ja kaappikapasiteettitarpeiden välillä, mutta käyrä ei ole täysin lineaarinen, koska suositeltu kapasiteetti yleensä kiihtyy jonkin verran, kun työmaa siirtyy pienestä haarakonttorista kohti tiheämpää keskikokoista toimistolattiaa. Tämä johtuu siitä, että tiheämmät paikat eivät tyypillisesti lisää vain kytkimiä, vaan myös enemmän kytkentäpaneeleja, kaapelinhallintalaitteita ja joskus pieniä UPS-yksiköitä, jotka kaikki kuluttavat U-tilaa nopeammin kuin laitteiden lukumäärä yksinään antaa ymmärtää. Pientä haaratoimistoa, jossa on kourallinen työasemia, voidaan usein palvella mukavasti kompaktilla 6U–9U:n kaapilla, kun taas keskikokoinen toimistolattia, jossa on huomattavasti enemmän kytkettyjä laitteita ja useita kytkentäpaneeleja, hyötyy yleensä 12U–15U:n tai suuremmasta kokoonpanosta. Lähiajan kasvun suunnittelu on käytännöllinen syy valita kaappi, jossa on vähän ylimääräistä U-kapasiteettia sen sijaan, että mitoittaisiin tarkasti nykyisten laitemäärien mukaan, koska suuremman kaapin jälkiasentaminen myöhemmin on häiritsevämpää kuin riittävän kapasiteetin asentaminen alusta alkaen. Myös kaapelinhallintalaitteiden ja suunniteltujen puhallinyksiköiden U-tilaa kannattaa huomioida, sillä ne vähentävät aktiivisten laitteiden tehollista kapasiteettia. Sivustot, jotka ennakoivat nopeaa laajentumista, kuten uutta kaupallista kehitystä tai kasvavia yritysten toimistoja, palvelevat yleensä paremmin suunnittelemalla tämän suuntauksen osoittaman suositellun alueen ylärajaa. Tällainen kapasiteetin suunnittelukeskustelu on yksi yleisimmistä keskusteluista IT-integraattoreiden ja seinäasennusverkkokaappien valmistajan tai toimittajan välillä projektin määrittelyvaiheessa.

Seinäkiinnitys- ja lattiakaappien yksityiskohtainen vertailu

Seinä- ja lattiakaapit palvelevat samaa yleistä tarkoitusta telineasennettavien laitteiden sijoittamiseen ja suojaamiseen, mutta ne eroavat toisistaan merkittävästi kapasiteetin, jalanjäljen ja soveltuvuuden suhteen eri paikkatyypeille. Näiden erojen ymmärtäminen auttaa ostajia välttämään alamittaisen lattiakaapin tai ylimitoitettua seinäasennusyksikköä tietylle kohteelle.

Kokonaiskaappityypin lisäksi jäähdytysteho eri ovi- ja ilmanvaihtokokoonpanoissa on toinen suoraan vertailtava tekijä, koska se vaikuttaa laitteiden luotettavuuteen suljetuissa tiloissa. Alla oleva lämpökartta esittää yleisen, havainnollisen vertailun suhteellisen ilmavirran tehokkuudesta kolmen yleisen ovityypin ja kolmen ilmanvaihtokokoonpanon välillä perustuen yleisiin suunnitteluperiaatteisiin eikä tiettyyn testitietosarjaan.

Ennen lämpökartan tarkastelua on syytä huomata, että todellinen lämpöteho riippuu laitteen lämpöteosta, huoneen lämpötilasta ja asennusolosuhteista, joten alla olevaa taulukkoa tulisi lukea yleiseksi suhteelliseksi vertailuksi eikä taatuksi jäähdytysspesifikaatioksi tietylle asennukselle. Ristikko vertaa massiivimetalliovia, rei'itettyjä metalliovia ja karkaistuja lasiovia passiivisen ilmanvaihdon, yksituuletinavusteisen ilmanvaihdon ja kaksoistuulettimen ilmanvaihdon välillä, ja tummempi varjostus edustaa yleensä vahvempaa suhteellista ilmavirtausta kyseisessä yhdistelmässä.

Yleinen kuvio ruudukossa on, että rei'itetyt metalliovet tarjoavat jatkuvasti vahvimman suhteellisen ilmavirtauksen kaikissa kolmessa ilmanvaihtokokoonpanossa, koska rei'ityskuvio mahdollistaa jatkuvan passiivisen ilmanvaihdon jopa ennen tuulettimen lisäämistä. Kiinteät metalli- ja karkaistut lasiovet osoittavat samankaltaista suorituskykyä toisiinsa nähden, koska molemmat rajoittavat passiivista ilmavirtausta mihin tahansa kaapin runkoon rakennettuun tuuletusaukkoon, ei itse oveen. Siirtyminen passiivisesta ilmanvaihdosta yhteen tuulettimeen tuottaa huomattavan parannuksen kaikissa ovityypeissä, mikä heijastaa sitä, kuinka paljon aktiivista ilmavirtaa myötävaikuttaa verrattuna pelkkään luonnolliseen konvektioon suljetussa seinäkaappissa. Toisen tuulettimen lisääminen tuottaa vielä, mutta suhteellisen pienemmän parannuksen, mikä viittaa siihen, että tuotto pienenee, kun ilmavirta ei enää ole ensisijainen rajoittava tekijä ja itse lämpökuormasta tulee merkityksellisempi muuttuja. Kaapeille, joissa on korkeamman lämmöntuoton laitteita, kuten useita aktiivisia kytkimiä tai pieni UPS, rei'itetyn oven yhdistäminen vähintään yhden tuulettimen kanssa on kohtuullinen yleinen lähtökohta tämän vertailun perusteella. Matalalämpötehoisissa asennuksissa, kuten pieni välipaneeli ja yksi kytkin, passiivinen ilmanvaihto massiivi- tai lasiovella on usein riittävä, minkä vuoksi ovityyppi tulee valita odotetun laitekuormituksen ohella pelkän esteettisen mieltymyksen sijaan. Tällainen ilmavirran ja ovityyppinen vertailu on käytännöllinen keskustelunaihe, kun työskentelet seinäasennusverkkokaappien valmistajan kanssa viimeistelemään lämpöherkän asennuksen eritelmiä. Huoneen lämpötila ja kaapin sijoitus, kuten suoran auringonvalon tai muiden lämmönlähteiden läheisyys, tulee myös huomioida itse oven ja tuulettimen kokoonpanon ohella.

Toimialan trendit eri sovellussegmenteissä

Seinään kiinnitettävien verkkokaappien kysyntä on laajentunut pidemmälle kuin perinteinen yritystoimistokäyttö, kun yhä useammat sektorit ottavat käyttöön jäsennellyn, suljetun laitevaraston verkko- ja latausinfrastruktuuria varten. Alla oleva ryhmitelty sarakekaavio esittää yleisen, havainnollistavan vertailun suhteellisen kysynnän kasvusta neljän sovellussegmentin välillä viimeksi kuluneen monivuotisen ajanjakson aikana. Tämä vertailu perustuu yleiseen toimialahavaintoon tietyn mitatun tietojoukon sijaan.

Ennen kuin tarkastellaan kaaviota, se tulee lukea yleisenä suuntakuvana eikä tarkana tilastona, koska kasvumallit vaihtelevat huomattavasti alueittain ja markkinasegmentein. Verrataan neljää segmenttiä: yritystoimistot, joukkoliikenteen solmukohdat, kaupalliset ja vähittäiskaupan tilat ja asuinrakennukset, joista jokaisessa on kaksi ryhmiteltyä saraketta, jotka edustavat suhteellista kysyntää aikaisemmalla ja uudemmalla hetkellä.

Yritystoimistosegmentti näyttää korkeimman kokonaiskysynnän indikaattorin molemmilla ajanjaksoilla, mikä vastaa sen asemaa perinteisenä ydinsovelluksena seinään asennettavissa verkkokaapeissa, vaikka sen suhteellinen kasvu kausien välillä on maltillisempaa verrattuna kolmeen muuhun segmenttiin. Julkisen liikenteen solmukohdat osoittavat yhtä suurimmista suhteellisista nousuista aikaisemman ja viime kauden välillä, mikä on linjassa laajempien infrastruktuuri-investointien kanssa asematason yhteyksiin, matkustajatietojärjestelmiin ja valvontaverkkoihin, jotka edellyttävät hajautettuja, tilaa säästäviä laitekoteloita. Liike- ja vähittäiskaupan tilat osoittavat samanlaista kasvua, mikä heijastaa verkkoon kytkettyjen kassajärjestelmien, myymälöiden liitettävyyden ja turvalaitteiden yleistymistä, jotka hyötyvät kompaktista seinään asennetusta kotelosta erillisen laitehuoneen sijaan. Asuinrakennussegmentti alkaa neljän segmentin pienimmästä pohjasta, mutta se osoittaa suhteellisesti merkittävää kasvua, mikä on yhdenmukainen kotiverkon monimutkaisuuden lisääntymisen kanssa, kun yhä useammat kotitaloudet ottavat käyttöön useita yhdistettyjä laitteita, älykkäitä kotijärjestelmiä ja kotitoimiston järjestelmiä, jotka hyötyvät organisoidusta, suljetusta kaapeloinnista. Kaiken kaikkiaan kuvio viittaa siihen, että vaikka yritystoimistot ovat edelleen suurin sovellussegmentti absoluuttisesti mitattuna, nopeinta suhteellinen kasvu tapahtuu kuljetus-, liike- ja asuinrakentamisen segmenteissä, mikä laajentaa ympäristöjen valikoimaa, joissa seinään asennettavat kaapit määritellään. Tämä monipuolisuus on yksi syy siihen, miksi valmistajat tarjoavat yhä enemmän OEM- ja ODM-kokoonpanovaihtoehtoja, koska kuljetus-, liike- ja kotiasiakkailla on usein erilaiset vaatimukset oven tyylille, lukkotyypille ja kaapin esteettisyydelle verrattuna tavallisiin yritystoimistoasennuksiin. Useita segmenttejä palveleville yrityksille tämä trendi viittaa myös joustavan tuotelinjan arvoon, joka voidaan konfiguroida eri skenaarioihin yhden kiinteän kaappisuunnittelun sijaan.

Tällainen joustava, skenaariolähtöinen lähestymistapa on keskeinen siinä, miten uudemmat valmistajat sijoittelevat seinäasennuskaappien tuotelinjaansa. Ningbo Cixi Communication Technology Co., Ltd., perustettiin helmikuussa 2024 ja sijaitsee Ningbo Cityssä, Zhejiangin maakunnassa, keskittyy verkkokaappien ja latauskaappien suunnitteluun, tutkimukseen ja kehittämiseen, tuotantoon ja kauppaan tarjoamalla yhden luukun ratkaisuja viestintälaitteiden infrastruktuuriin. Ammattimaisena OEM-seinään asennettavien verkkokaappien valmistajana ja ODM-seinäkiinnitysverkkokaappiyhtiönä yritys toimii sisäisen suunnittelutiimin kanssa tukeakseen konfigurointitarpeita verkon datakeskuksissa, yritystoimistoissa, julkisen liikenteen solmukohdissa, liiketiloissa ja henkilökohtaisissa asunnoissa, mikä heijastelee samaa edellä kuvattua sovellussegmenttien laajenemista. Yhtiö painottaa tuoteturvallisuutta sekä jatkuvaa älykkyyden ja helppokäyttöisyyden panostamista osana tuotekehitystoimintaansa.

Huolto-ohjeet pitkäaikaiseen luotettavaan toimintaan

Rutiinitarkastukset pitävät seinään asennettavan verkkokaapin toiminnassa luotettavasti, erityisesti mitä tulee lämmönhallintaan, seinäkiinnityksen eheyteen ja kaapelien organisointiin, jotka kaikki voivat asteittain huonontua, jos niitä ei valvota vuosien jatkuvan käytön aikana.

1. Tarkasta seinäkiinnikkeet ja kiinnikkeet säännöllisesti varmistaaksesi, että ne pysyvät kiinni, erityisesti kaapeissa, joissa on raskaampia laitteita.
2. Puhdista tuuletusaukot ja tuulettimen suodattimet säännöllisesti estääksesi pölyn kerääntymisen rajoittamasta ilmavirtausta ja nostamasta sisälämpötilaa.
3. Tarkista tuulettimen toiminta, jos sellainen on, varmistaaksesi toiminnan jatkaminen, koska viallinen tuuletin voi jäädä huomaamatta, kunnes lämpötilaan liittyviä ongelmia ilmenee.
4. Tarkista kaapelien hallinnan reititys säännöllisesti estääksesi ylikuormituksen, joka voi rajoittaa ilmavirtausta ja vaikeuttaa tulevia liikkeitä, lisäyksiä tai muutoksia.
5. Varmista, että oven lukot ja saranat pysyvät hyvässä toimintakunnossa, jotta fyysinen kulunvalvonta säilyy.
6. Tarkkaile kaapin sisälämpötilaa mahdollisuuksien mukaan, erityisesti kaapeissa, joissa on rajoitettu passiivinen ilmanvaihto, jotta kehittyvät lämpöongelmat havaitaan ajoissa.

Yksinkertaisen huoltolokin pitäminen kaapeista hajautetussa työmaaportfoliossa, erityisesti kuljetuskeskuksissa ja useissa eri paikoissa sijaitsevissa kaupallisissa sovelluksissa, helpottaa ennakoivan tuulettimen vaihdon tai kiinnikkeiden uudelleenkiristyksen suunnittelua ennen kuin vika vaikuttaa verkon käytettävyyteen. Koska seinäkaapit asennetaan usein harvemmin vierailtuihin tiloihin kuin keskuspalvelinhuoneeseen, ajoitetun tarkastusrutiinin luominen on yleensä tehokkaampaa kuin pelkkien laitehälytinten luottaminen kehittyvän ongelman ilmoittamiseksi.
